Mundua mugitzen duen elektronikaren fidagarritasuna

Auto elektriko batek azeleratzen duen bakoitzean, tren bat martxan jartzen denean edo parke eoliko batek haizea elektrizitate bihurtzen duenean, badago energia-kantitate handiak kontrolatzeko lanean ari den elektronika isil bat. Sistema horietako askoren bihotzean IGBT moduluak daude¹: etengailu elektroniko ultraazkar gisa jarduteko gai diren gailuak, energia elektrikoa eraginkortasun handiz egokitu eta erregulatzeko aukera ematen dutenak.

Normalean erabiltzaileentzat ezkutuan geratzen diren arren, modulu horiek funtsezkoak dira sektore estrategikoetan, hala nola mugikortasun elektrikoan, energia berriztagarrietan, industrian edo sare elektriko adimendunetan. Silizio karburoan edo galio nitruroan oinarritutako teknologia berriak agertu diren arren, siliziozko IGBTak dira oraindik ere potentzia ertain eta handiko aplikazioetan gehien erabiltzen diren soluzioetako bat^1,2, haien sendotasunari, kostuari eta zenbait hamarkadatako garapen industrialari esker.

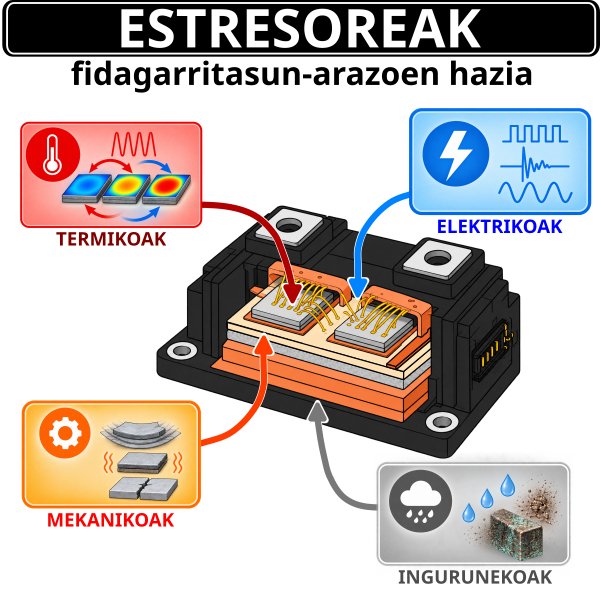

IGBT modulu bat ez da osagai isolatu bakar bat, baizik eta geruza anitzeko sistema txiki bat, honako elementu hauez osatua: txip erdieroaleak, soldadurak, material zeramikoak, kontaktu metalikoak eta tentsio eta korronte handiak jasateko diseinatutako osagai kapsulatuak. Hala ere, etengabeko esfortzua jasaten duen edozein sistemarekin gertatzen den bezala, potentzia-elektronika ere zahartu egiten da. Moduluek tenperatura-aldaketa bortitzak, korronte handiak, gaintentsio elektrikoak, bibrazio mekanikoak eta baita hezetasuna edo ingurumen-kutsadura ere jasaten dituzte. Faktore horiek guztiek “estresore” gisa jarduten dute, eta pixkanaka gailuaren barne-materialak higatzen dituzte³. Higadura hori ez da bat-batean agertzen. Gailua behin betiko apurtuko duen akatsa gertatu aurretik degradazio progresiboko kate bat sortzen da. Denborarekin, barneko soldadura batzuk pitzatu egin daitezke, kontaktu metalikoak hondatu, eta zenbait eremu normala baino gehiago berotu. Pixkanaka, gailuak zahartzearen zantzuak erakusten hasten dira, azken akatsa gertatu baino askoz lehenago.

Horregatik, gaur egun, fidagarritasunean zentratzen den ikerketak ez du osagai bat nola hausten den soilik aztertzen; kaltearen bilakaera osoa ulertzea du helburu. Horretarako, monitorizazio-teknikak erabiltzen dira, akatsen aurrekari diren seinale elektrikoak, tenperatura-aldaketak edo funtzionamenduaren gorabeherak behatzeko gai direnak⁴. Gainera, laborategiko saiakuntza azeleratuen bidez, ikertzaileek urteetako zahartzea askoz denbora laburragoetan gertarazten dute, degradazioa nola garatzen den aztertzeko.

Informazio horri guztiari esker, gailuaren bizitza erabilgarria estimatzeko eta egoera kritiko batera iritsi aurretik zenbat denboraz funtziona dezakeen aurreikusteko gai diren ereduak garatu daitezke. Azken helburua sistema elektroniko seguruagoak lortzea da: beren higadura detektatzeko, beren matxurak prebenitzeko eta beren osasun-egoera modu adimendunean kudeatzeko gai diren sistemak.

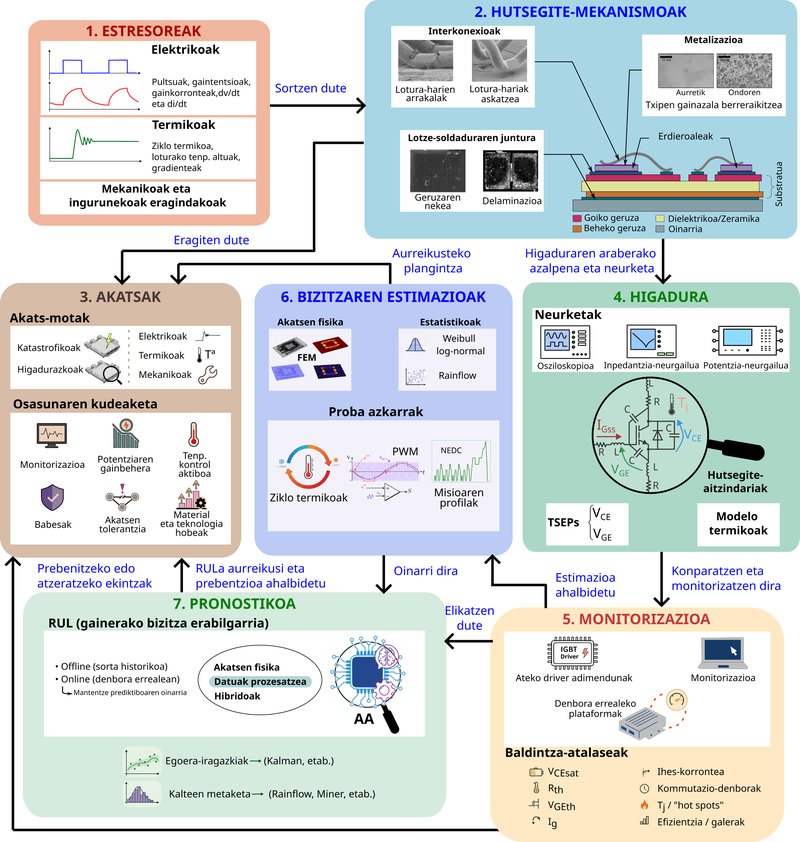

1. irudiak kate hori guztia laburbiltzen du: moduluak jasaten dituen esfortzuetatik hasi eta degradazio, monitorizazio eta balizko azken hutsegiteeraino.

Zer gertatzen da potentzia-modulu baten barruan?

Kanpotik ikusita IGBT modulu batek pieza trinko eta sendo baten itxura duen arren, barrualdea geruza eta material ezberdinez osatutako “hiri elektroniko” txiki baten antzekoa da; izan ere, txip erdieroaleak, konexio metaliko mikroskopikoak, material zeramikoak eta beste hainbat elementu daude elkarren ondoan. Zati bakoitzak funtzio zehatz bat betetzen du: batzuek korrontea eroaten dute, beste batzuek beroa xahutzen dute, eta beste batzuek isolamendua edo ingurunearekiko babes mekanikoa eskaintzen dute¹. Moduluaren fidagarritasun globala geruza horiek guztiek aldi berean behar bezala funtzionatzearen mende dago.

Hala ere, material bakoitzak desberdin erantzuten dio beroari eta denboraren joanari. Funtzionamenduan zehar, modulua etengabe berotu eta hozten da, eta horrek hedapen eta uzkurdura txikiak eragiten ditu. Milaka aldiz errepikatuta, fenomeno horiek barne-estresa eta -higadura sortzen dituzte. Adibidez, hari metaliko mikroskopiko batzuk askatu edo partzialki hautsi daitezke, eta barneko soldadurek beroa xahutzeko gaitasuna galdu dezakete². Ondorioz, puntu beroak agertzen dira, “hot spot" ingelesez, eta horiek are gehiago azkartzen dute degradazioa.

Garrantzitsuena da ulertzea fenomeno horiek guztiak elkarri lotuta daudela. Lotura termiko batean sortutako pitzadura txiki batek moduluaren tenperatura handitu dezake; tenperatura-igoera horrek, aldi berean, degradazio-mekanismo berriak azkartzen ditu, eta efektu metagarri bat sortzen da, azkenean gailuaren bizitza erabilgarria murrizten duena³.

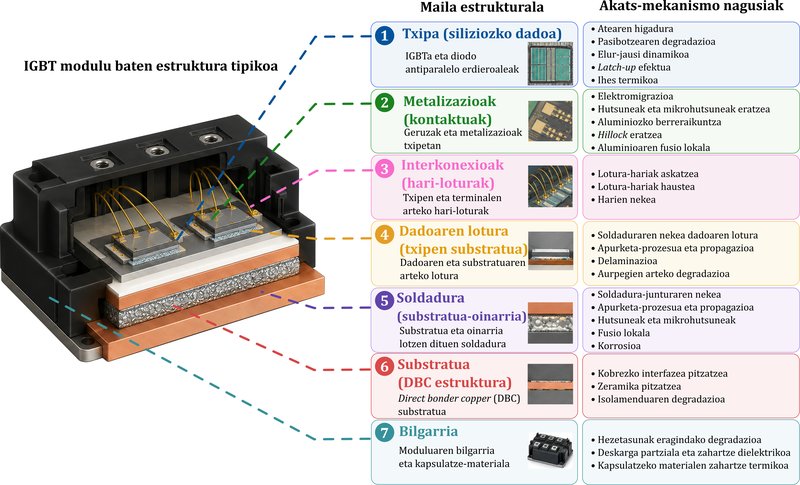

2. irudiak bi gauza erakusten ditu: batetik, moduluaren barne-anatomia; bestetik, haren geruza bakoitzean agertzen diren degradazio-mekanismo ohikoenetako batzuk.

Fidagarritasunaren etorkizuna: bihurgailu adimentsuagoetarantz

Gaur egun, fidagarritasunaren ikerketaren zati handi bat IGBT moduluen funtzionamenduaren portaera denbora errealean monitorizatzeko gai diren sistemak garatzera bideratzen da. Degradazio-sintoma horiek aztertzeko, ikertzaileek sentsoreak eta neurketa-sistemak erabiltzen dituzte, parametro elektriko eta termiko jakin batzuk denboraren poderioz nola aldatzen diren behatzeko gai direnak. Horrela, “osasun-adierazleak” eraiki daitezke, gailua egoera onean dagoen edo zahartze-zantzuak erakusten hasi den jakiteko.

Informazio horrekin guztiarekin, egoera kritiko batera iritsi aurretik bihurgailuak zenbat denboraz funtziona dezakeen estimatzeko gai diren ereduak garatzen dira. Kontzeptu horri bizitza erabilgarri esaten zaio, eta mantentze prediktibo modernoaren oinarrietako bat da⁴. Azken urteotan, gainera, adimen artifiziala eta datuen analisi aurreratuko teknikak gero eta garrantzi handiagoa hartzen ari dira. Neurketa elektrikoak, eredu fisikoak eta ikaskuntza-algoritmoak konbinatuz, ikertzaileek anomaliak detektatzeko, funtzionamendu-baldintzetara egokitzeko eta etorkizuneko hutsegiteak zehaztasun handiagoz aurreikusteko gai diren bihurgailuak garatu nahi dituzte. Azken helburua da potentzia-elektronika adimentsuago, seguruago eta eraginkorrago baterantz aurrera egitea, energia kontrolatzeko gai izateaz gain, bere osasun-egoera etengabe gainbegiratzeko gai izan dadin.

Hori, ordea, ez da batere erraza. Arazoa da bihurgailuek gero eta baldintza zorrotzagoetan lan egiten dutela: potentzia-maila handiagoak, tenperatura altuagoak, gailu trinkoagoak eta kommutazio azkarragoak1. Horrek guztiak barne-osagaien estres termiko eta elektrikoa handitzen du, eta, beraz, are garrantzitsuagoa da ulertzea nola degradatzen diren eta hutsegiteak, agertu aurretik, nola prebenitu daitezkeen.

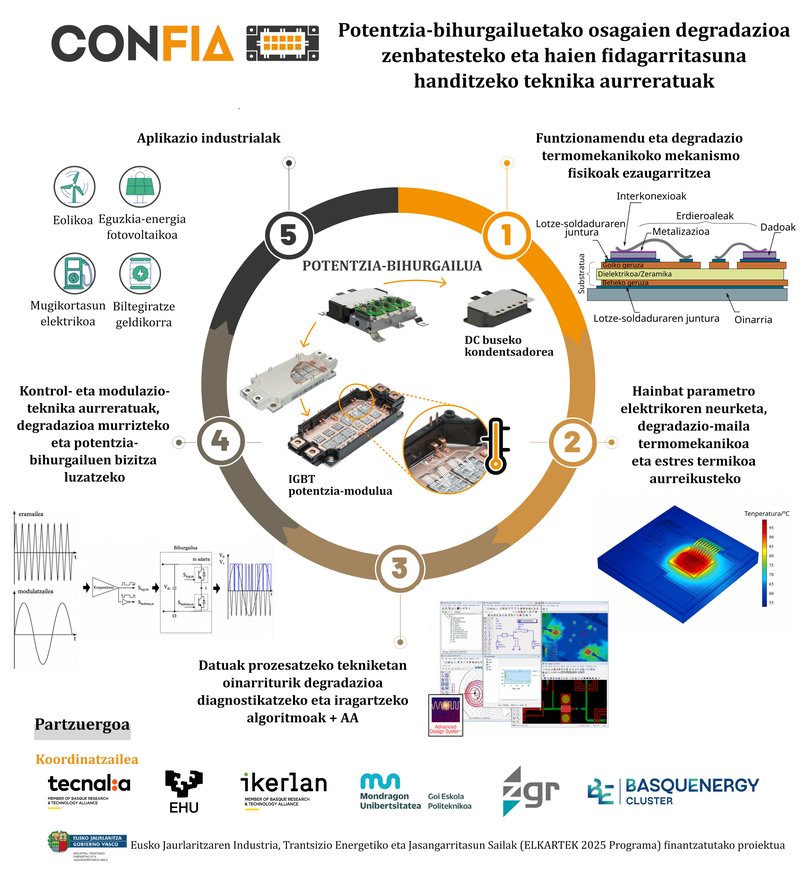

Erronka horiei erantzuteko, Euskadin ere potentzia-elektronikaren fidagarritasunean oinarritutako ikerketa-ekimenak garatzen ari dira. Horietako bat CONFIA proiektua da, Tecnaliak koordinatutako lankidetza-ekimen bat, non Zientzia, Teknologia eta Berrikuntzaren Euskal Sareko hainbat eragilek parte hartzen baitute; horien artean dago Euskal Herriko Unibertsitatea (EHU) ere, APERT (Applied Electronics Research Team) ikerketa-taldearen partaidetzarekin.

Proiektu horren barruan, EHUko APERT taldeak IGBTen eta kondentsadoreen degradazio-mekanismo fisikoen karakterizazioan lan egiten du, baita potentzia-bihurgailuen fidagarritasuna hobetzera bideratutako modulazio-teknika aurreratuen garapenean ere.

Horrek guztiak gero eta argiago uzten du ideia bat: etorkizuneko potentzia-elektronika ez da soilik eraginkorra, trinkoa eta azkarra izan beharko; bere zahartzea ulertzeko eta denboran zehar bere fidagarritasuna modu adimendunean kudeatzeko gai ere izan beharko du.

Gero eta elektrifikatuagoa izango den etorkizun batean, elektronika nola zahartzen den ulertzeko gaitasuna energia sortzeko gaitasuna bezain garrantzitsua izango da. Izan ere, auto elektriko, aerosorgailu edo sare adimendun bakoitzaren atzean elektronika ikusezin bat dago, eta haren fidagarritasunak eusten dio gaur egungo mundu teknologikoaren zati handi bati.

Bibliografía

[1] E. Robles, A. Matallana, I. Aretxabaleta, J. Andreu, M. Fernandez, and J. L. Martín, “The role of power device technology in the electric vehicle powertrain,” International Journal of Energy Research, vol. 46, no. 15, pp. 22 222–22 265, 2022.

[2] E. Agirrezabala, I. Aizpuru, D. Garrido, and A. Portillo, “Reliability of power semiconductor modules: A state-of-the-art review,” IEEE Open Journal of Power Electronics, vol. 6, pp. 1036–1067, 2025.

[3] S. Rahimpour, H. Tarzamni, N. V. Kurdkandi, O. Husev, D. Vinnikov, and F. Tahami, “An overview of lifetime management of power electronic converters,” IEEE Access, vol. 10, pp. 109 688–109 711, 2022.

[4] F. Hosseinabadi, S. Chakraborty, S. K. Bhoi, G. Prochart, D. Hrvanovic, and O. Hegazy, “A comprehensive overview of reliability assessment strategies and testing of power electronics converters,” IEEE Open Journal of Power Electronics, vol. 5, pp. 473–512, 2024.
